Máquina de pulpa de papel hidráulico de transmisión ascendente de acero inoxidable y acero al carbono

Máquina vertical de trituración y pulpado de tableros de pulpa de madera para papel de impresión / papel tisú

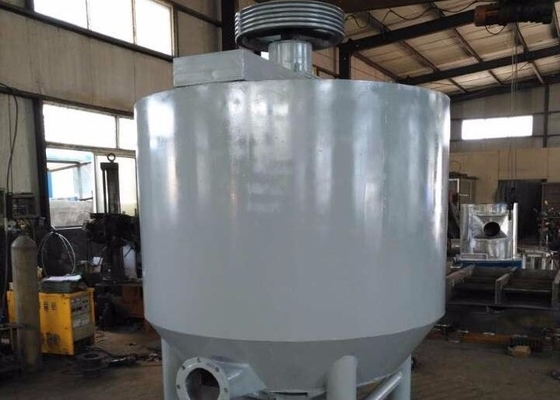

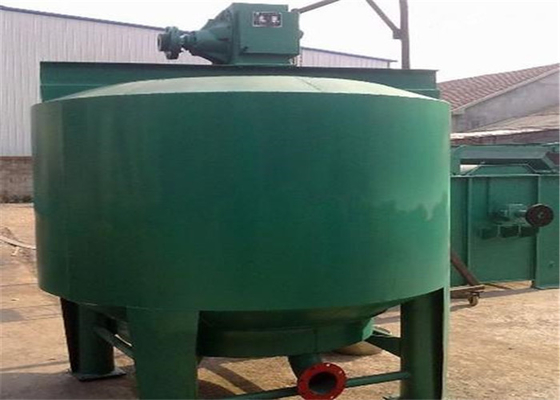

Este equipo es de estructura vertical, compuesto principalmente por una cuba, un rotor, una parte de transmisión, una bandeja de pulpa, un soporte y otras partes.

El dispositivo del rotor está compuesto por un rotor y un dispositivo de soporte de cojinete. El rotor está provisto de palas helicoidales. Cuando el rotor gira, la pulpa se mueve de arriba hacia abajo a lo largo de la superficie del rotor. Finalmente, la pulpa es arrojada desde la parte inferior del contenedor hacia la pared de la cuba, y luego a lo largo de la pared de la cuba. Después de ser movida hacia abajo por el rotor, se formará un fuerte efecto de impacto hidráulico y cizallamiento. La pulpa se frotará y rozará entre sí, y finalmente se desintegrará en una sola fibra. Al mismo tiempo, la fricción entre las fibras y la acción química del agente de destintado, la tinta se desprende de la superficie de la fibra. El dispositivo de soporte de cojinete adopta una estructura de baja fricción, todos son sellos sin contacto excepto la caja de empaquetadura, lo que reduce la pérdida de energía innecesaria.

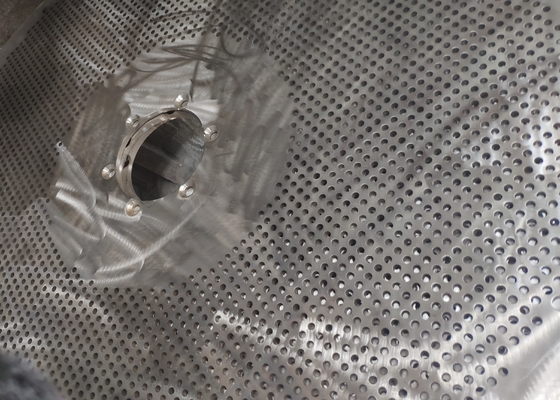

El cuerpo del tanque está soldado con placas de acero, y la parte superior está equipada con bridas de ángulo de acero, para operar a alta concentración y expandir el volumen cuando se descarga a baja concentración. La parte inferior está equipada con una brida inferior de cuba que se conecta con la salida de pulpa. Hay tres deflectores en la parte inferior del cuerpo del tanque para promover la circulación del reflujo de la pulpa, y se utiliza una placa perforada como canal de agua de dilución durante la desintegración a alta concentración. Se proporciona un puerto de descarga de pulpa en la parte inferior del tanque, y la pulpa se descarga después de que se completa la desintegración.

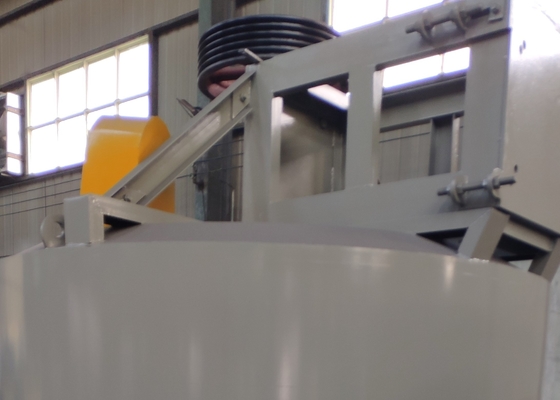

La parte inferior del cuerpo del tanque está equipada con una parte de transmisión, que consta de un eje principal, un cojinete, un asiento de cojinete y una polea.

Se puede instalar una pantalla de gran apertura debajo del rotor según los requisitos del proceso. El reemplazo del rotor y la placa de tamiz también se puede utilizar como pulper de baja consistencia.

El soporte está compuesto por cuatro columnas de tubería y nervios de refuerzo, que soportan el cuerpo de la cuba. La parte superior del refuerzo está soldada al cuerpo de la cuba, y la parte inferior está soldada a la placa inferior para hacer el soporte más fuerte.

Como pulper para destintado, adopta operación intermitente. Según el flujo del proceso, puede producir pulpa de alta concentración y pulpa de baja concentración.

Especificación:

1. El rotor del pulper de alta concentración tiene una alta concentración de pulpa (aproximadamente 3 puntos porcentuales más alta que la del pulper de alta concentración tradicional); el tratamiento de la pulpa de papel de desecho destintada puede reducir en gran medida el consumo de energía del calentamiento de la pulpa y el consumo de productos químicos y un fuerte efecto de desengrase, promoviendo que las partículas de tinta se despeguen y dispersen más rápido de la fibra; y casi no tiene efecto de corte en la fibra individual; y tiene menos daño a las impurezas.

2. El dispositivo de descarga y dilución puede descargar directamente la pulpa de alta concentración sin diluirla en el barril del pulper, lo que acorta en gran medida el tiempo de descarga de la pulpa de alta concentración, reduce la potencia del equipo y ahorra consumo de energía. Es particularmente adecuado para el proceso posterior. Demanda de pulpa de alta consistencia.
